A zauczestniczę sobie w konkursie... Tematem warsztatu będzie jordański M1025A2 HMMWV Armament Carrier zmodyfikowany w celu zamontowania chińskiej wyrzutni niekierowanych pocisków rakietowych kal. 107 mm - Typ 63. W armii Jordanii pojazd taki otrzymał oznaczenie AB19, a wygląda tak:
http://worldwide-defence.blogspot.com

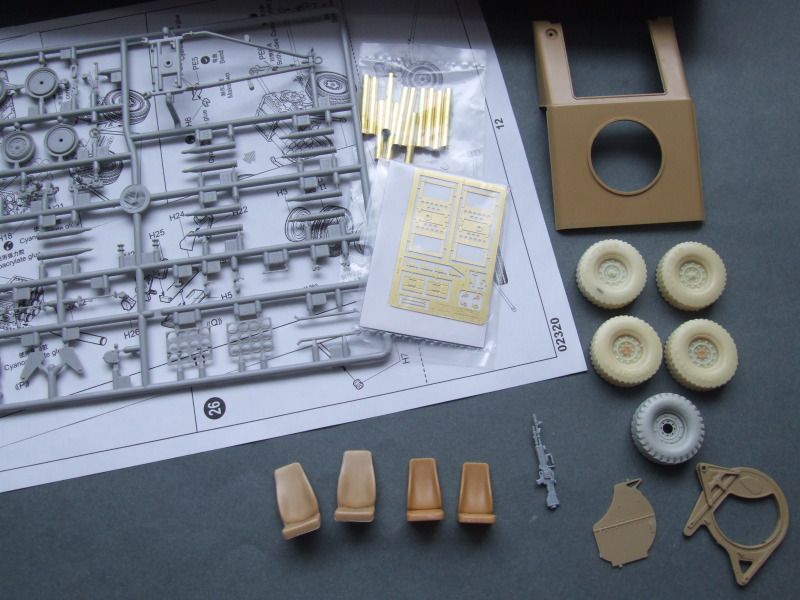

Zestaw startowy wygląda tak:
W jego skład wchodzą:
- model baza: Academy (13405) M998 IED Gun Truck,
- wyrzutnia z zestawu Trumpeter (02320) PLA Type 63 107mm Gun & BJ212 Truck,
- żywiczne koła Blast Model (BL35027K) M1025 HUMVEE Wheels Aggressive pattern with new rim,
- koło zapasowe z zestawu Panzer Art (RE35-075) Road Wheels with spare for HUMVEE,
- karabin M60 z zestawu Dragon (3806) Modern Machine Gun Set,
- dodatkowo m.in.: dach i obrotnica z M1025 Academy, 2 fotele z M1114 Bronco i 2 fotele z M1151 Academy.


Początki prac to zeszlifowanie napisu "AM General" z tylnej klapy bagażnika (tylko pierwsze serie produkcyjne Humvee go posiadały):

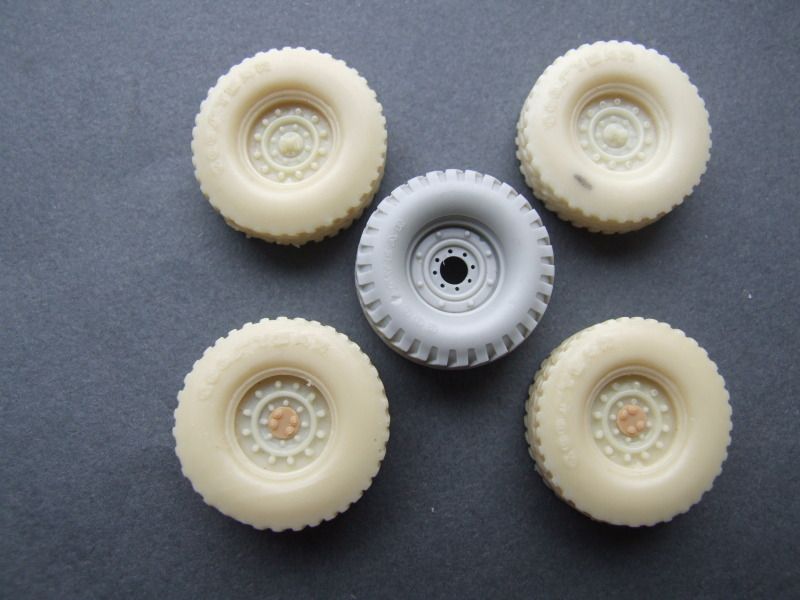

Wcześniej zrobiłem także małą przeróbkę kół - ponieważ miałem 3 tylne i tylko 1 przednie koło, dlatego z jednego tylnego (i przedniego też, żeby było tak samo) usunąłem centralne śruby i zastąpiłem je tymi z zestawu M998 IED:
Jak widać na zdjęciu zestawu startowego tę drobną przeróbkę zrobiłem z rozpędu przed wykonaniem tamtego zdjęcia, mam nadzieję, że mnie to nie wykluczy z udziału w konkursie :roll:


Warsztat prowadzę równolegle na forum http://www.humvee-models.com/index.php oraz na izraelskim forum http://www.idf-modelling.com/forum/index.php.
